一、DZ-639型大容量中間繼電器的用途

DZ-639大容量中間繼電器用于工業自動化控制和電力系統二次回路中,作為中間輔助和擴大控制范圍之用。

二、DZ-639型大容量中間繼電器的原理

該繼電器是電磁拍合式繼電器,由電磁系統,接觸系統組成。線圈通電時,電磁系統產生磁場吸力,將銜吸向鐵芯。由銜鐵帶動動接觸組,使觸點回路轉換,該繼電器能提供2或4付大容量觸點。

外殼采用引進的Combiflex凸出式模數化插入結構。

三、DZ-639型大容量中間繼電器的技術數據

1動作電壓:不大于70%額定電壓。

2返回電壓:不大于5%額定電壓。

3線圈功耗: 2.7W。

4觸點性能：繼電器主觸點應能斷開電壓不超過250V及電流不超過2.5A,1A(四付觸點)(二付觸點)容量為100W的有感負荷(時間常數為40±6ms)的直流回路,或電壓不超過250V及電流不超過10A,容量為1000VA的交流回路(功率因數cos(p=0.4±0.1) ;觸點可靠動作104次。

5絕緣耐壓: 50Hz, lmin ,2kV。

6沖擊電壓: 5?。

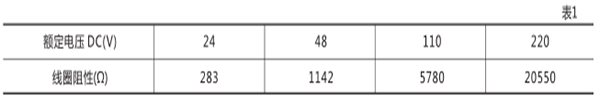

7額定電壓及線圈阻值。

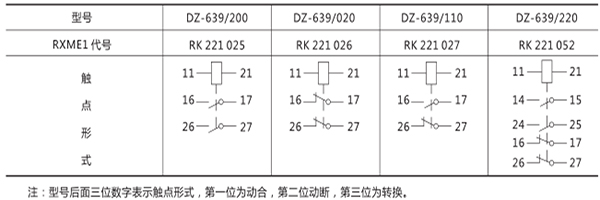

8觸點形式及代號

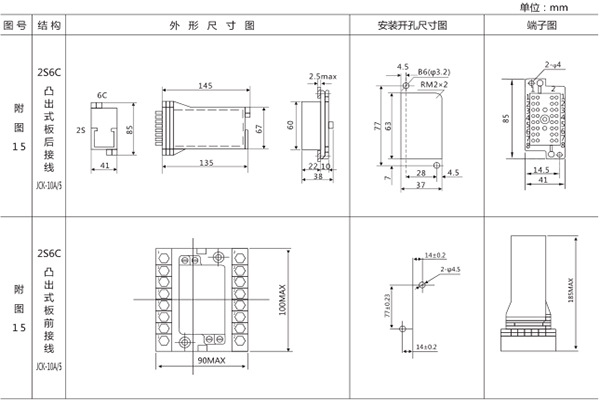

四、DZ-639型大容量中間繼電器的安裝尺寸

DZ-639采用2S6C外殼，安裝尺寸如下圖所示
