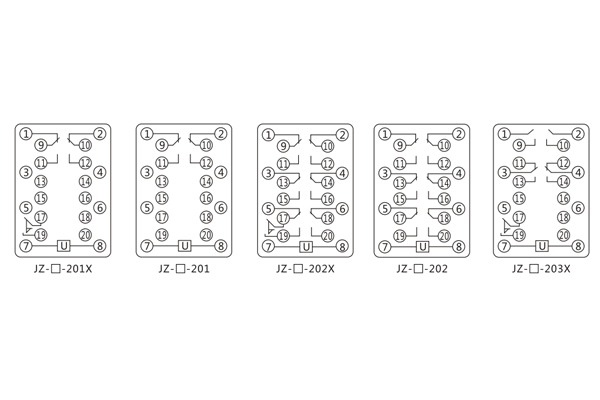

一、JZD-202X靜態中間繼電器

內部接線圖及外引接線圖

二、JZD-202X靜態中間繼電器

結構原理

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向導磁體，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

三、JZD-202X靜態中間繼電器

概述

中間繼電器(intermediate relay):用于繼電保護與自動控制系統中，以增加觸點的數量及容量。 它用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于:接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。 它一般是沒有主觸點的，因為過載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。新國標對中間繼電器的定義是K，老國標是KA。一般是直流電源供電。少數使用交流供電。

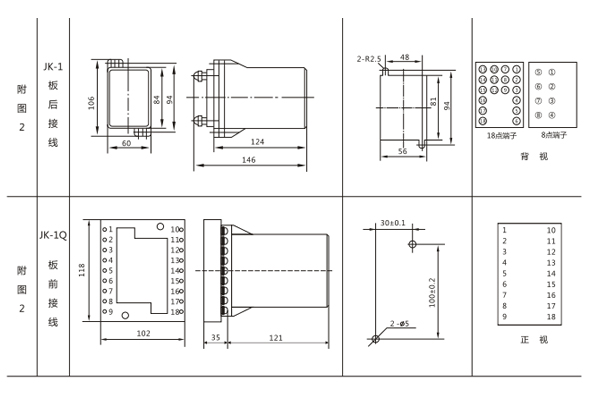

四、JZD-202X靜態中間繼電器

外形及開孔尺寸

五、JZD-202X靜態中間繼電器

型號含義

靜態中間繼電器有JZJ(HZJ)、JZY(HZY)、JZL(HZL)、 JZB (HZB)、JZS(HZS)等型號

其中，JZ和HZ表示靜態中間繼電器。第三位字母:J表示交流工作電壓，Y表示直流工作電壓，L表示電流工作，B表示帶保持，S表示帶延時)

隨著繼電器所用場合的不斷增加，繼電器的工藝也在不斷改進，靜態中間繼電器也逐漸朝著輕巧，安裝方便的方向發展。RZY、RZYJ、RZF、RZE系列歐規標準的導軌式靜態中間繼電器，殼體體積小，重量只有200-350g、可無限拼裝，觸點易于擴展，可直接安裝在開關柜35mm導軌條上，從而提高了安裝密度，方便接線。
